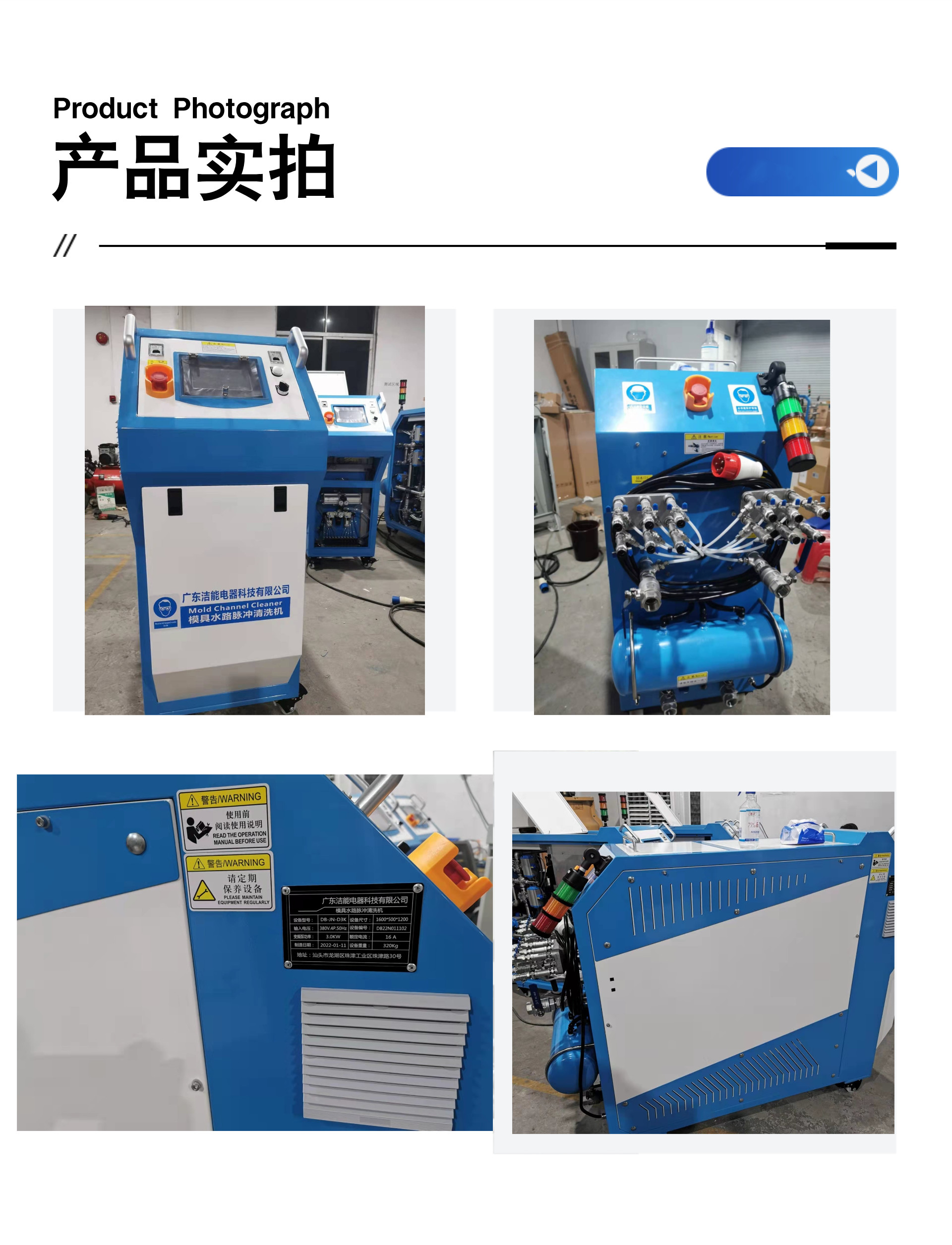

ABUIABACGAAgveD_swYopfbNsQYwgA84zxM

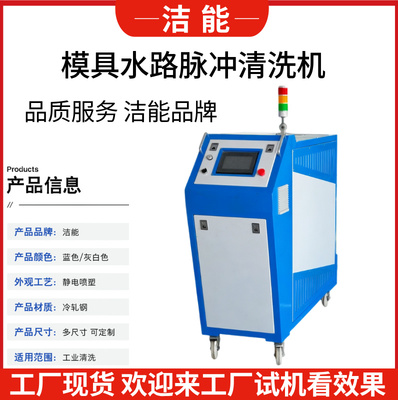

    洁能模具水路脉冲清洗机技术方案

一、项目背景

广东洁能电器科技有限公司(以下简称“洁能”)设计并制造了型号为JNX-D2K的模具清洗机,主要用于模具水路的自动清洗,剥离模具等冷却管路内附着的污垢、锈渍,以提升模具的冷却效果和使用寿命。

二、设备概述

  1. 设备名称:洁能模具水路脉冲清洗机

  2. 型号:JNX-D2K

  3. 用途:模具冷却管路清洗

  4. 工作原理:使用溶剂或清水通过预设参数,实现自动清洗,支持手动清洗和功能选定。

三、设备功能与原理

  1. 自动清洗功能:通过预设清洗程序,使用溶剂或清水自动剥离模具冷却管路内的污垢和锈渍。

  2. 手动清洗功能:操作人员可根据需要手动设定清洗参数进行清洗。

  3. 流量检测:设备内置超声波流量计,可实时监控并显示模具水路的流量,确保清洗效果。

  4. 测漏测压功能:清洗前检测模具水路的气密性,避免清洗过程中因接口泄漏导致的安全隐患。

  5. 数据记录与查询:触摸屏上可记录并查询模具的清洗时间、前后流量等数据,为清洗保养计划提供依据。

四、设备主要配置

  1. 电气配件

    1. 变频器:三菱FR系列 2.2KW


PLC:三菱FX系列

    1. 触摸屏:三菱7寸触摸屏

    2. 超声波流量计:基恩士FD系列

    3. 电子脉冲控制器:日本开兹C-UTE系列

    4. 耐腐蚀变频水泵:CNP CDMF系列2.2KW变频高压泵

    5. 增压泵:SMC VBA系列

  1. 清洗媒介

    1. 支持清水或专用清洗剂(JNX-2058环保清洗剂)


  2. 清洗模式

    1. 气蚀爆破、脉冲、单向/正反向清洗、中途暂停等功能


五、设备尺寸与重量

  • 尺寸:1600mm 500mm 1200mm(长高)

  • 重量:290KG

六、安全与防护

  1. 电气安全

    1. 所有电器、设备设施安装漏电保护开关、电箱门进行等电位跨接、金属外壳接地。

    2. 电源线路走线穿管,散热设施加装防护罩。


  2. 机械安全

    1. 急停开关及防护设施进行安全联动处理,内外加装复位开关。

    2. 移动、运动挤压类设备安装安全防护挡板、安全光栅、联锁开关等。


  3. 其他安全要求

    1. 提供中文版设备使用说明书,并在设备上张贴相关警示标示。


七、环境要求

  • 温度:操作环境温度要求在5~65℃,超温自动报警。

  • 气压:进气压力要求Min0.4Mpa,一般工厂气压可满足要求。

八、安装调试与培训

  1. 安装调试

    1. 安装调试周期不超过7天,乙方负责安装调试并提供详细安装调试计划。

    2. 安装调试完成后,需提供经甲方签字确认的《设备调试完成/工程竣工报告》及安装调试过程参数记录。


  2. 技术培训

    1. 乙方免费对甲方操作员、设备工程师、品质工程师等进行设备操作、原理、安全防护等方面的培训。
